控制系統：臺達DVP系列PLC

操控界面：7" TFT LCD觸摸屏

機械系統：同步輪+同步帶

運動裝置：同步帶+步進驅動

電源電壓：100~200VAC±20%  50/60Hz

整機功率：150W

設備整個實驗臺部分用亞克力保護

設備參數：

技術說明：

1. 設備采用步進電機驅動，轉向變換機構實現兩端固定板同步運行；

2. 柔性屏無損傷夾持；受力中心在屏幕中間位置，可實現最大彎曲180°角度測試；

3. PLC觸摸屏顯示，參數可以根據需要任意設置；

尺寸（長x寬x高)：734.5mm x 708.5mm x 335mm（預估）

彎曲半徑：mm級別，彎曲半徑連續可調，最大10mm

彎曲角度：0~180°

重復精度：±0.2

彎折頻率：t=0.5s, 1s, 2s, 3s, 5s, 10s

連續彎曲次數：1~99999999

適合屏范圍：L=300mm,W=300mm

設備運行動態圖

如圖所示，兩塊固定板同時繞一個中心點旋轉。兩塊固定板所形成的R角大小就是我們所設定的半徑大小。

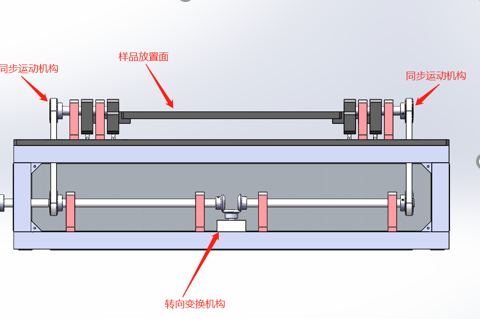

機械結構說明：

1、轉向變換結構實現兩塊器件固定板同步實現±90°運行；

2、鋼絲皮帶保證多次運行后±0.2mm的重復精度不變。

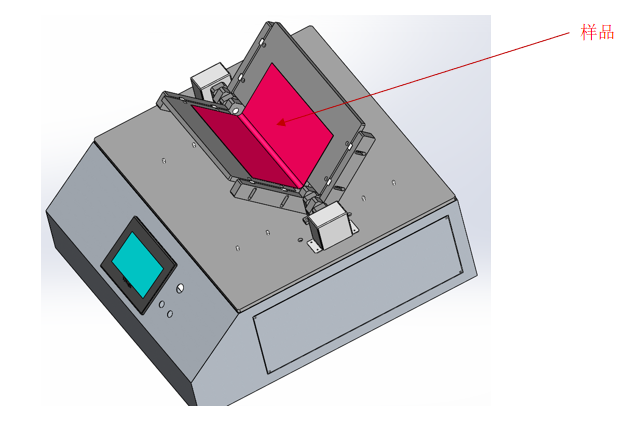

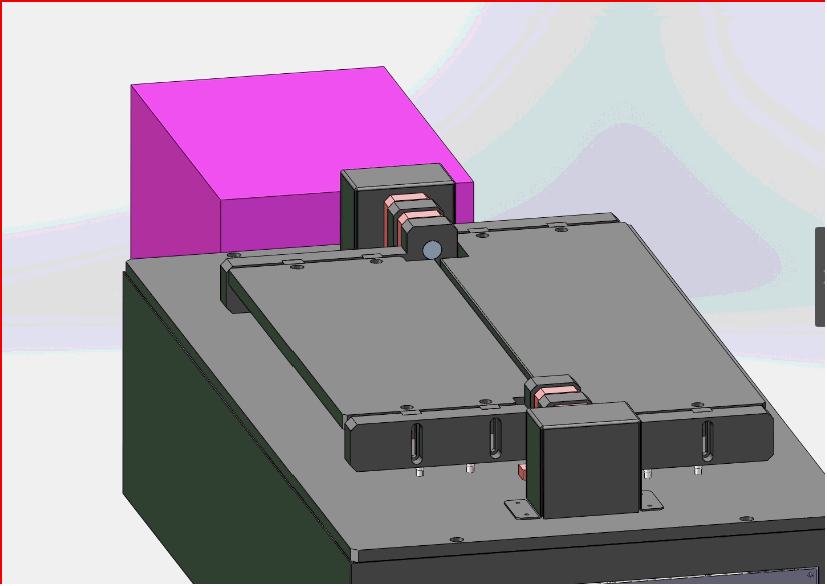

樣品夾持部分說明——整體

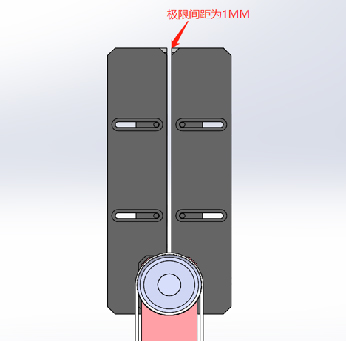

圖一：固定板垂直后效果圖

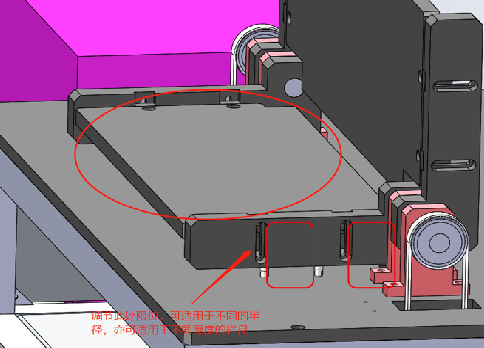

圖二：固定板限位槽

1、器件固定方式：器件采用膠帶粘貼的方式固定。

2、如圖一所示，兩塊固定板垂直后，之間的極限距離是1mm。3、固定板限位槽：可調整固定板垂直后，兩板之間的距離，使其適應不同厚度的器件

同時也可以用來調整半徑，屬于手動調整半徑的方式。

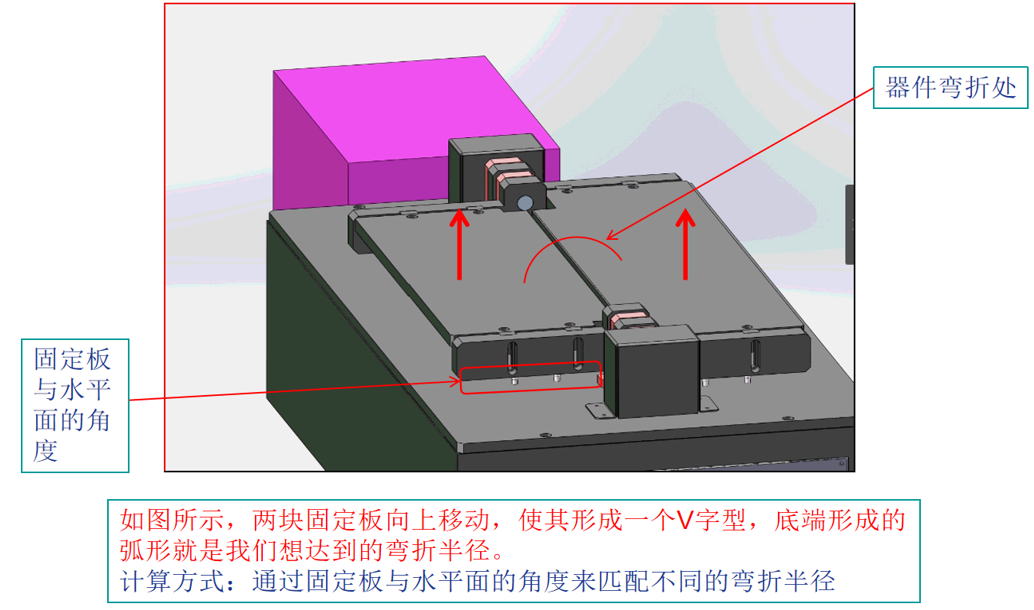

半徑調整的方式：

1、器件固定方式：器件采用全貼合的方式固定；也可以定制帶有磁性的夾具固定。

2、如圖所示，兩外固定板同時向上翻所形成的R角就是我們所設定的彎折半徑大小，最大半徑10mm。

3、不同半徑的大小所形成的R角大小不一樣，我司根據多次運行得到的數據統計出半徑和R角之間的關系，可在操作界面上輸入半徑大小后自動運行。

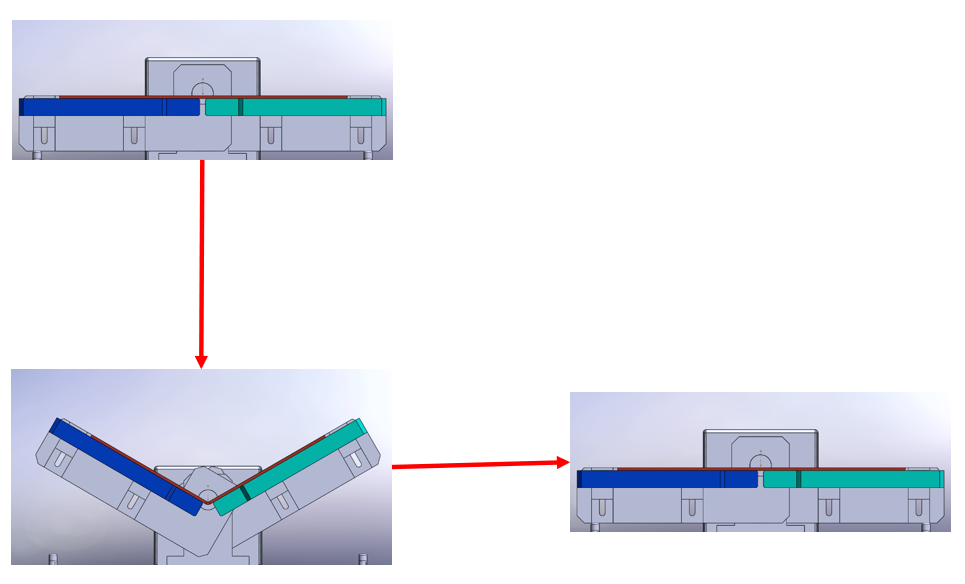

設備運行軌跡：

設備特點：

1、柔性屏雙向90° （二端往中間雙向同時彎折）彎折機測試精準度高、一致性好；采用高扭力步進電機和驅動，PLC程序互鎖關聯控制，精準度高、一致性好；重復測試精度一致性可達±0.2mm誤差以內；

2、上料方式：設備分檔，產品尺寸規格變動，不影響固定，全貼合的方式對柔性屏兩端進行固定；

3、測試系統計數統計：柔性屏的來回彎折次數可通過計數器計數統計，觸摸屏顯示或清零；

4、操作方式：一鍵啟動，一鍵復位，一鍵停止，操作簡單，性能穩定；

5、控制方式：PLC程序運動控制，觸摸屏顯示操作畫面，安全可靠。

6、更換不同的半徑只需手動輸入半徑大??；而不是更換半徑的同時也得更換相應的硬件部分，整個設備一體化設計保證設備長時間運行所造成的磨損。

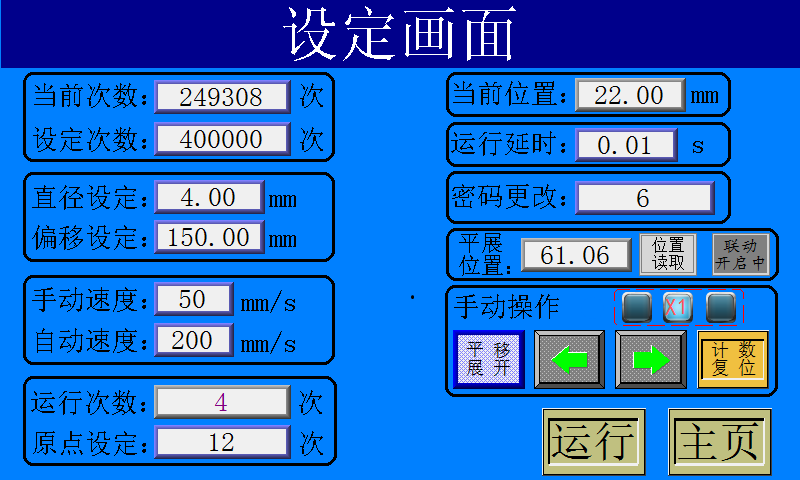

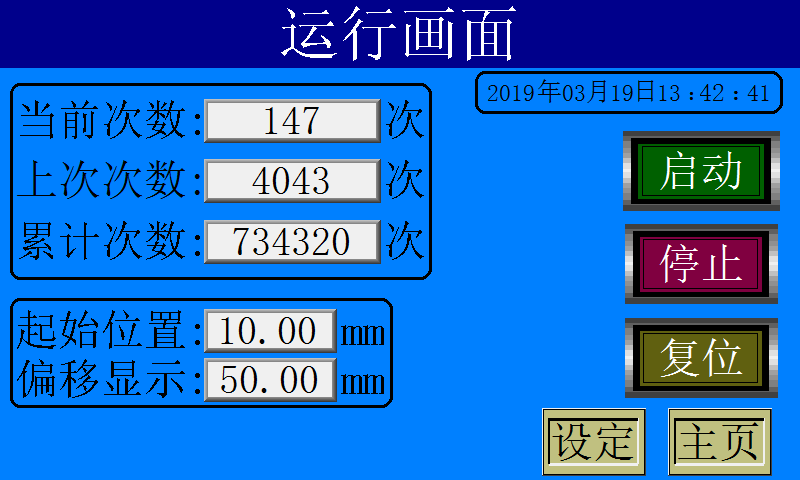

測試界面效果圖：

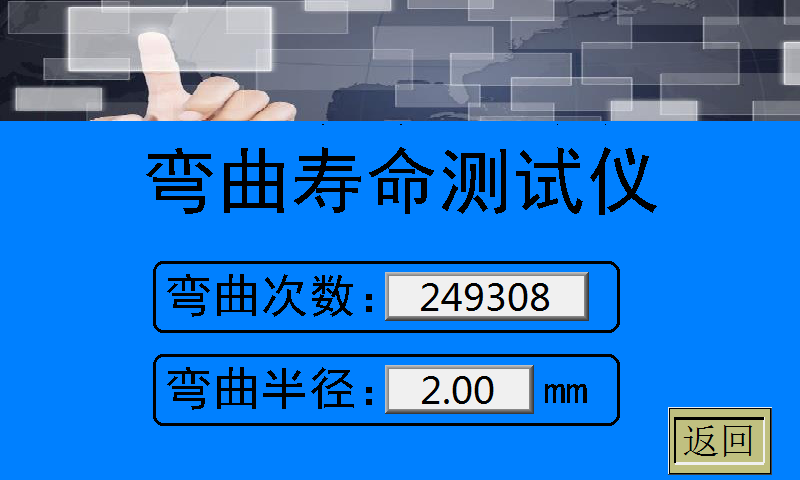

主界面

軟件說明：

     我司自主設計PLC軟件界面，同時可根據客戶要求使用其他軟件語言實現功能。

     操作界面以及設備功能可根據客戶要求定制。
